通信領域

FTTX與RFOG測試方案

FTTX測試方案


隨著視頻點播、網絡游戲和IPTV等高帶寬業務的出現,用戶對接入帶寬的需求將進一步增加,現有的以ADSL為主的寬帶接入方式已經很難滿足用戶對高帶寬、雙向傳輸能力以及安全性等方面的要求。面對這一困境,各國電信運營商把關注的目光投向了FTTx,計劃利用光纖這一傳輸媒質來突破接入的“瓶頸”,FTTx被視為下一代寬帶接入技術的代表,是未來優選方案。

 PON業務開通測試和故障診斷:

●使用OTDR進行故障定位和損耗測試

● 上下行功率測試

● 業務測試:IP測試

● DWDM測試及光譜分析

由于PON網絡比一般的光纖網絡增加了光分路器,在測試時需要穿透光分路器進行測試。需要OTDR有專門的測試模式支持光分路器的測試。以10km線路為例,對于1:16分路器綜合損耗在15dB左右;1:32分路器綜合損耗在18dB左右。由于要求測量靠近分路器的事件,以及識別末端光纖距離比較近的事件,要求穿透大損耗后還保證足夠好的盲區。因此PON的OTDR測試將主要實現短脈寬下大動態測試能力。

一般的光纖線路進行維護時,要求斷線測量,否則OTDR或線路設備均不能正常工作或損壞。而在PON網絡里,采用主干光纖共享方式,一般采用在線測試。測試波長與業務波長分開,即測試波長用1625nm/1650nm。支持在線端口內置濾波器,能夠過濾業務光,實現不中斷業務的在線測試。

為測量PON的上行和下行光功率,首選的方法是使用波長分離PON光功率計。可以同時測量1550nm和1490nm波長的下行功率以及1310nm波長的上行功率。

為了確保網絡的正常運行,需要對物理層以及數據鏈路層的性能進行測試,針對后者,以太網測試儀依照國際標準RFC 2544分別從以下幾個方面進行驗證:

● 帶寬及性能可用性(吞吐率)

● 業務完整性(丟包率)

● 傳輸延遲(時延)

● 鏈路突發(背對背)

這些性能指標將為客戶及運營商提供一個基準和參考值,使服務提供商得以驗證所提供的QoS(質量服務)。同時,從QoS的觀點看,基于DWDM的網絡能夠以低成本的方式來快速響應客戶的帶寬需求和協議改變,不僅極大地提高了網絡系統的通信容量,充分利用了光纖的帶寬,而且它具有擴容簡單和性能可靠等諸多優點,特別是它可以直接接入多種業務更使得它的應用前景十分光明。與之相應,光譜儀的出現為DWDM的測試與分析提供了良好的保障。

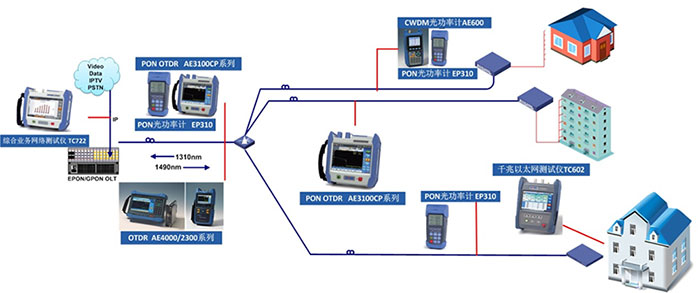

針對FTTX測試方案,我公司有如下系列產品供用戶選擇:

PON OTDR(AE3100CP/DP/EP等PON系列OTDR) :用于光纖分路器的測試和在線網絡光纖測試

WDM光功率計/光譜分析儀(AE8500):波分光功率測試

以太網測試儀(TC722與TC602系列):網絡數據傳輸驗證和排障

PON 光功率計(EP300系列):PON網絡光功率測試

IPTV綜測儀(E9100系列):IPTV業務測試

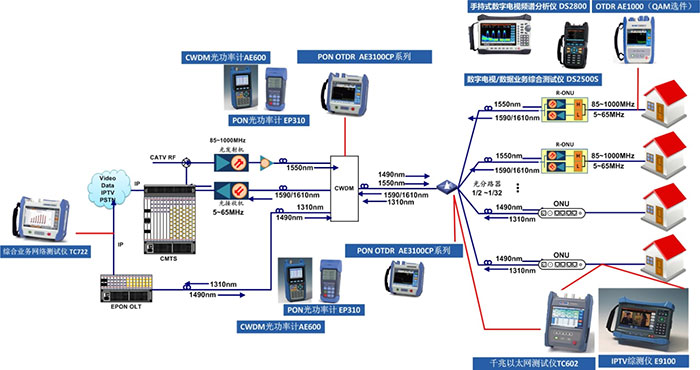

RFOG測試方案


隨著廣電網絡傳輸技術的FTTx化進程逐步加快,更多的儀器儀表也加入到原有的測試行列和測試范圍中,其中包括:

PON OTDR(AE3100CP/DP/EP等PON系列OTDR) :用于光纖分路器的測試和在線網絡光纖測試

WDM光功率計/光譜分析儀(AE8500):波分光功率測試

以太網測試儀(TC722與TC602系列):網絡數據傳輸驗證和排障

PON 光功率計(EP300系列):PON網絡光功率測試

IPTV綜測儀(E9100系列):IPTV業務測試

光電一體機(AE1000系列):融合了光纖、電纜等多項業務測試

數字電視場強儀:數字電視關鍵指標分析,平均功率、MER、BER等

手持數字電視頻譜儀:具備頻譜儀級別功能的綜合數字電視測試儀器
